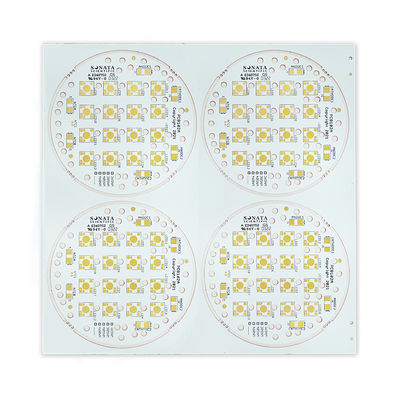

Cu Copper PCB 2oz ENIG 1 Layer Digunakan Pada Industri Elektronik Konsumen

Cu Copper PCB 2oz ENIG 1 Layer Digunakan Pada Industri Elektronik Konsumen

Brand Name: Customized
MOQ: Dapat dinegosiasikan
harga: Dapat dinegosiasikan
Payment Terms: T/T
Detail Information
Tempat asal:
Cina
Sertifikasi:
UL,ISO9001
Jumlah Lapisan:
1
Ketebalan Tembaga:
2/0
Ketebalan papan:
1.60
Ukuran Lubang Min:
3.60
Rasio Aspek:
2.25
Bahan:
Cu
Pengobatan permukaan:
ENIG
Profil:
196,50 mm * 196,50 mm
Kemasan rincian:
Paket vakum
Menyoroti:

Cu Tembaga PCB

,

Tembaga PCB ENIG

,

PCB 2oz

Deskripsi Produk

1 Lapisan PCB berbasis Cu/ENIG/2oz/196.50mm*196.50mm/Putih/Hitam



Tembaga adalah konduktor listrik yang sangat baik, yang berarti mampu mentransfer sinyal listrik secara efisien dan mengurangi hambatan.Hal ini membuat tembaga menjadi pilihan tepat untuk PCB, karena mampu membawa lebih banyak arus daripada bahan lainnya.



Tembaga juga memiliki konduktivitas termal yang sangat baik, yang membantu menghilangkan panas dan mencegah komponen sirkuit dari kepanasan.Tembaga juga memiliki ketahanan korosi yang luar biasa, membuatnya ideal untuk digunakan di lingkungan yang keras.Terakhir, tembaga memiliki biaya yang relatif rendah, menjadikannya pilihan yang ekonomis untuk PCB.



Aplikasi untuk PCB tembaga sangat luas, mulai dari elektronik konsumen, otomotif, industri, dan militer hingga medis, telekomunikasi, dan kedirgantaraan.



PCB tembaga digunakan dalam berbagai aplikasi, termasuk catu daya, amplifier, sistem komunikasi, dan sistem kontrol motor.PCB tembaga juga dapat digunakan di berbagai barang elektronik konsumen, termasuk smartphone, tablet, dan laptop.



PCB tembaga ideal untuk aplikasi yang membutuhkan kinerja dan keandalan tinggi, seperti pada sistem audio kelas atas dan catu daya.
