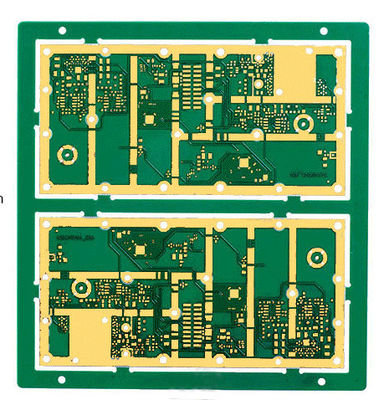

4 Lapisan Tembaga PCB kaku TG tinggi FR4 EING PCB dengan koin tembaga untuk telekomunikasi

Name: 4 Lapisan Tembaga PCB kaku TG tinggi FR4 EING PCB dengan koin tembaga untuk telekomunikasi
Brand: GT SMART (Changsha) Technology Co., Limited
SKU: Papan PCB tembaga
Availability: InStock

Brand Name:	Customized
Model Number:	Papan PCB tembaga
MOQ:	Dapat dinegosiasikan
harga:	Dapat dinegosiasikan
Payment Terms:	T/T
Supply Ability:	1m2 per 8 hari

Detail Information

Deskripsi Produk

Detail Information

Tempat asal:

Cina

Sertifikasi:

UL,ISO9001

Nama produk:

Papan sirkuit tembaga berkualitas tinggi

Lapisan:

4 lapisan

Bahan:

FR4

Ketebalan papan:

1,6mm

Ketebalan Tembaga:

1/1/1/1oz

Finishing Permukaan:

Perendaman Emas

Aplikasi:

Telekomunikasi

Spesial:

Koin tembaga Burid

Kemasan:

Paket vakum

Kemasan rincian:

Paket vakum

Menyoroti:

PCB tembaga kaku untuk telekomunikasi

PCB kaku tembaga FR4

Burid koin tembaga PCB kaku

Deskripsi Produk

Tembaga terkubur" dalam teknologi PCB (Plat Circuit Printed):

"Tembaga terkubur" mengacu pada jenis pengaturan lapisan tembaga tertentu dalam PCB.

Dalam pembuatan PCB, lapisan tembaga biasanya digunakan untuk melakukan sinyal listrik dan menyediakan konektivitas antara komponen.Sebuah standar PCB stackup terdiri dari lapisan bergantian tembaga dan bahan isolasi, seperti epoksi serat kaca.

Dalam kasus tembaga terkubur, satu atau lebih lapisan tembaga tambahan ditambahkan antara lapisan tembaga standar.Lapisan tembaga ekstra ini dikubur di dalam sirkuit PCB stackup dan tidak terpapar pada lapisan luar.

Lapisan tembaga yang terkubur dapat digunakan untuk berbagai tujuan, seperti distribusi listrik, pesawat darat, atau routing sinyal.desainer PCB dapat mencapai kontrol yang lebih baik atas impedansi, mengurangi gangguan elektromagnetik (EMI), dan meningkatkan integritas sinyal.

Lapisan tembaga yang terkubur biasanya dibuat selama proses pembuatan papan pcb dengan laminasi beberapa panel berlapis tembaga bersama dengan lapisan isolasi di antara.Lapisan tembaga diukir dan corak untuk membentuk jejak sirkuit yang diinginkan dan koneksi.

Perlu dicatat bahwa menerapkan lapisan tembaga terkubur menambah kompleksitas dan biaya untuk proses manufaktur PCB.Hal ini umum digunakan dalam desain PCB dengan persyaratan khusus untuk sinyal berkecepatan tinggi, impedansi terkontrol, atau pertimbangan EMI.
