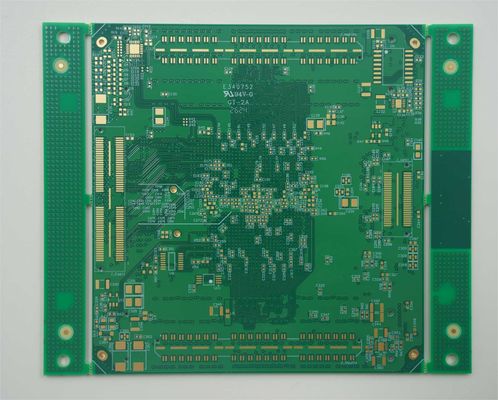

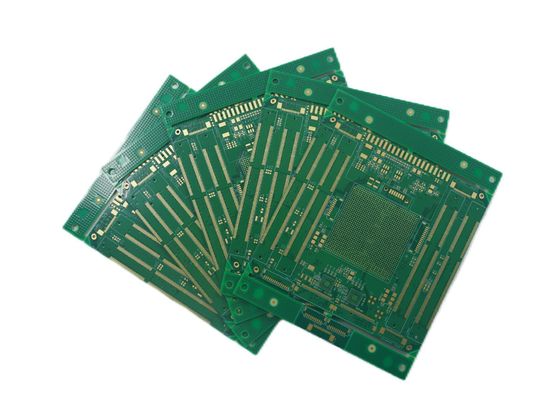

HDI multilayer pcb (High-Density Interconnect Printed Circuit Board) adalah jenis papan sirkuit cetak yang dikenal karena fitur dan kemampuannya yang canggih.Ini menawarkan beberapa karakteristik produk yang berbeda, termasuk struktur multilayer, desain vias terkubur, dan titik kontrol penting dalam proses produksi.
Struktur berlapis-lapis: PCB HDI dirancang dengan beberapa lapisan jejak konduktif dan bahan isolasi yang ditumpuk bersama.Struktur multilayer ini memungkinkan kepadatan interkoneksi yang lebih tinggi, yang memungkinkan papan untuk mengakomodasi desain sirkuit yang kompleks dan kompak. Lapisan saling terhubung menggunakan vias, yang menyediakan koneksi vertikal antara lapisan yang berbeda.
Desain Vias Terkubur: PCB HDI menggunakan vias terkubur, yang merupakan vias yang terletak di antara lapisan dalam papan.memberikan PCB tampilan yang lebih efisien. Via terkubur membantu menghemat ruang di permukaan papan dan meningkatkan kinerja listriknya dengan mengurangi gangguan sinyal dan impedansi.
Impedansi Terkontrol: PCB HDI membutuhkan kontrol yang tepat atas impedansi untuk memastikan integritas sinyal dan meminimalkan kerugian.Proses produksi mencakup perhitungan impedansi yang cermat dan teknik kontrol impedansi untuk menjaga karakteristik sinyal yang konsisten di seluruh papanHal ini sangat penting, terutama untuk aplikasi kecepatan tinggi dan frekuensi tinggi yang membutuhkan transmisi sinyal yang dapat diandalkan.
Teknologi Mikrovia: PCB HDI menggunakan mikrovia, yang merupakan vias berdiameter kecil dengan rasio aspek yang tinggi.memungkinkan penempatan komponen yang lebih dekat dan jejak rute yang lebih halusTeknologi Microvia memungkinkan peningkatan kepadatan sirkuit dan miniaturisasi, membuat HDI PCB cocok untuk perangkat elektronik kompak seperti smartphone, tablet, dan wearables.
Pengeboran Laser: Proses produksi PCB HDI sering kali melibatkan pengeboran laser, yang menawarkan penempatan lubang yang tepat dan ukuran yang lebih kecil.Pengeboran laser memungkinkan pembuatan microvias dengan diameter yang sangat halusTeknologi ini memastikan akurasi dan keandalan interkoneksi papan.
Laminasi berurutan: PCB HDI sering menggunakan teknik laminasi berurutan.Laminasi berurutan memungkinkan kontrol yang lebih besar atas ketebalan keseluruhan papan dan memastikan pendaftaran yang dapat diandalkan dari lapisan dalam, berkontribusi terhadap integritas struktural dewan.
Toleransi Produksi yang ketat: Produksi PCB HDI membutuhkan toleransi manufaktur yang ketat untuk mencapai tingkat presisi yang diinginkan.Titik kontrol kritis dalam proses manufaktur termasuk mengikis, plating, dan pencitraan, di mana kepatuhan ketat terhadap spesifikasi diperlukan.menjaga fungsi dan keandalan dewan.
Singkatnya, HDI PCB menawarkan struktur multilayer, desain vias terkubur, dan titik kontrol penting dalam proses produksi.impedansi terkontrol, dan transmisi sinyal yang dapat diandalkan, membuat HDI PCB sangat cocok untuk perangkat elektronik canggih.
