| Tempat asal | Cina |
| Nama merek | Customisation |
| Sertifikasi | ISO9001, TS16949 |
Deskripsi produk:

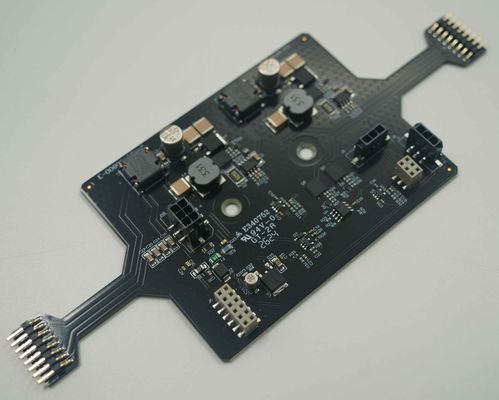

| Jenis produk | Pengumpulan papan sirkuit cetak |
| Multilayer | 6 lapisan |
| Bahan | FR4 Tg135 1,6 mm |
| Ketebalan tembaga | 2/1/1/1/2OZ |
| Penutup permukaan | Emas perendaman |
| Soldermask | Hitam |
PCBA:Teknologi perakitan:
Teknologi Mount Surface (SMT):Komponen dipasang langsung ke permukaan PCB. Teknologi ini memungkinkan komponen yang lebih kecil dan tata letak PCB yang lebih padat.
Teknologi Through-Hole (THT): Komponen dengan kabel dimasukkan ke dalam lubang di PCB dan dilas di sisi yang berlawanan. THT digunakan untuk komponen yang membutuhkan kekuatan mekanik atau disipasi panas.
Inspeksi Optik Otomatis (AOI): Sistem AOI menggunakan kamera dan algoritma pemrosesan gambar untuk memeriksa sendi dan komponen solder untuk cacat seperti salah selaras, komponen yang hilang, atau jembatan solder.
Pemeriksaan Sinar X: Mesin sinar-X digunakan untuk memeriksa sendi solder yang tersembunyi, memeriksa kekosongan dalam solder, dan memastikan integritas komponen seperti array grid bola (BGAs).
Pengujian dalam Sirkuit (ICT): ICT melibatkan pengujian koneksi listrik pada PCB menggunakan probe uji.
Pengujian Probe Terbang: Alih-alih menggunakan perlengkapan uji khusus, penguji probe terbang memiliki probe uji bergerak yang dapat beradaptasi dengan berbagai desain PCB, membuatnya cocok untuk produksi bervolume rendah.
Pengujian Fungsional: Ini melibatkan pengujian PCB saat beroperasi untuk memastikan bahwa ia berfungsi sesuai dengan spesifikasi desain.Proses dan teknologi ini secara kolektif memastikan kualitas dan keandalan PCB dalam perangkat elektronik.
