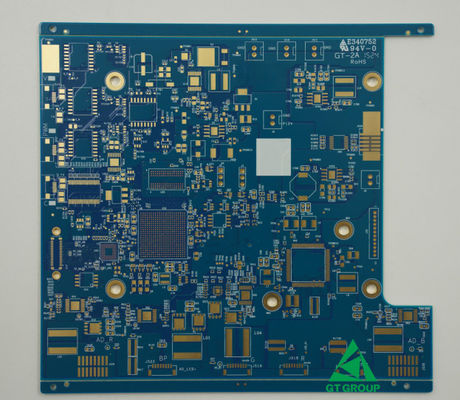

3/4mil Min Trace Width/Space 10 Lapisan Papan PCB Dengan BGA Pad OSP + EING Surface Finish

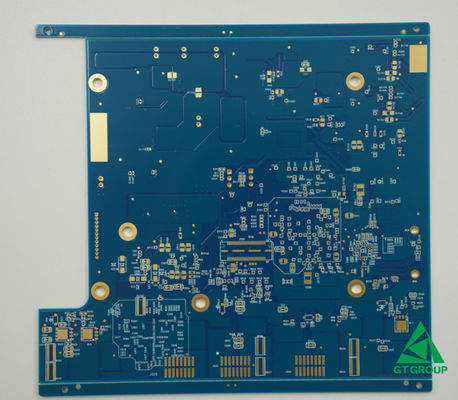

  • 3/4mil Min Trace Width/Space 10 Lapisan Papan PCB Dengan BGA Pad OSP + EING Surface Finish
  • 3/4mil Min Trace Width/Space 10 Lapisan Papan PCB Dengan BGA Pad OSP + EING Surface Finish

3/4mil Min Trace Width/Space 10 Lapisan Papan PCB Dengan BGA Pad OSP + EING Surface Finish

Place of Origin China
Nama merek Customized
Sertifikasi ISO9001, ISO13485, TS16949, UL
Rincian Produk
Jumlah Lapisan:
10 Lapisan
Ketebalan papan:
FR4 Tinggi TG170 1.6mm
Warna topeng solder:
Tinta Biru+Putih
Pengendalian impendace:
Ya.
Perbaikan permukaan:
EING+ OSP (BGA Selektif)
Lebar/Ruang Jejak Min:
3/4 juta
teknologi:
Lubang kubur, dan lubang buta, sumbat resin dan disepuh di atas plat
Menyoroti:

OSP+ EING Surface Finish PCB Board

,

10 Lapisan PCB Board

,

BGA Pads PCB Board

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 PCS
Harga
negotiable
Kemasan rincian
Paket vakum
Waktu pengiriman
8-14 hari
Syarat-syarat pembayaran
Negosiasi, T/T
Deskripsi Produk

Deskripsi produk:

Papan PCB tembaga kami dirancang untuk memenuhi kebutuhan spesifik Anda.

Warna topeng solder tersedia dalam warna hijau, biru, putih, hitam, merah, dan kuning, sehingga Anda dapat memilih warna yang sesuai dengan desain Anda.Topeng solder adalah lapisan pelindung yang diterapkan pada papan PCB tembaga untuk melindungi tembaga dari oksidasi dan bentuk kerusakan lainnya. Topeng pengemasan juga memastikan bahwa koneksi listrik tidak terputus. Fitur topeng yang dapat dikupas juga tersedia di papan PCB tembaga kami.Fitur ini memudahkan untuk menghapus topeng solder jika perlu, tanpa merusak papan PCB tembaga.

Papan PCB tembaga kami dirancang untuk memenuhi standar kualitas, keandalan, dan kinerja tertinggi.Ini terbuat dari bahan berkualitas tinggi yang dirancang untuk menahan kondisi lingkungan yang kerasPapan PCB tembaga kami sangat ideal untuk digunakan dalam berbagai aplikasi elektronik, termasuk elektronik konsumen, perangkat medis, elektronik otomotif, dan peralatan industri.

Ketika Anda memilih papan PCB tembaga kami, Anda dapat yakin bahwa Anda mendapatkan produk yang dapat diandalkan dan berkualitas tinggi yang dirancang untuk memenuhi kebutuhan khusus Anda.Kami berkomitmen untuk menyediakan pelanggan kami dengan produk dan layanan terbaikHubungi kami hari ini untuk mempelajari lebih lanjut tentang papan PCB tembaga kami dan bagaimana kami dapat membantu Anda dengan kebutuhan manufaktur elektronik Anda.


Lapisan 10 lapisan
Ketebalan tembaga Perbedaan antara produk dan produk
Bahan rel FR4 TG170 1,6 mm
Penutup permukaan EING+ OSP ((BGA selektif)
Kontrol impedansi Ya, aku tahu.
Teknologi Burid hole dan Blind hole
Jarak garis/ruang minimal 3/4 mil
