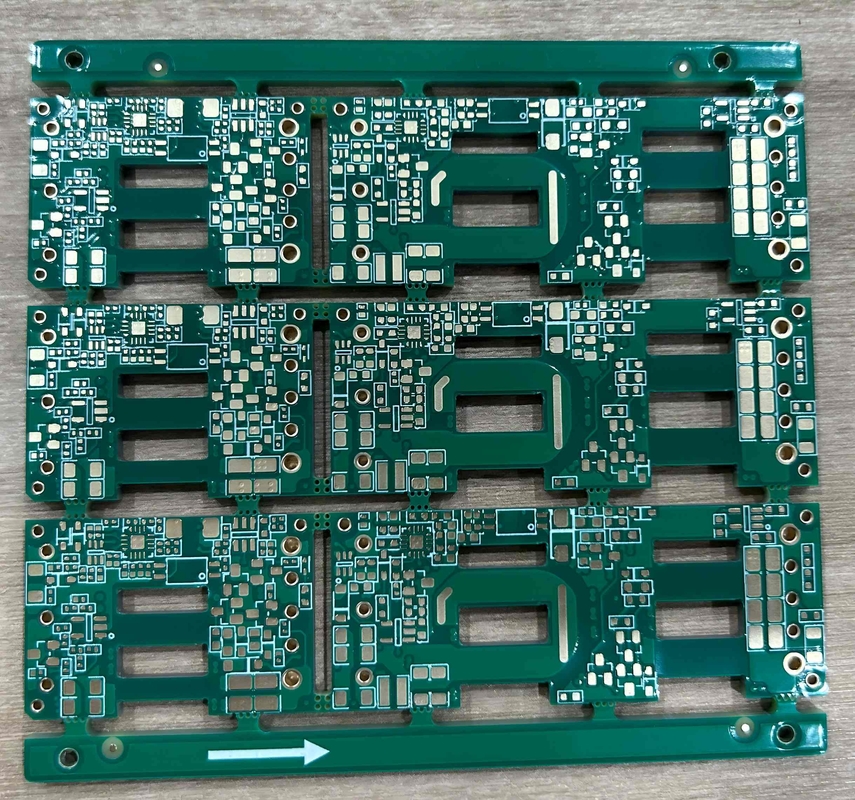

8 Lapisan Heavy Copper PCB untuk dan Resin Plugging Plated Processing Technology

Brand Name:	Customized
MOQ:	1 set
harga:	Dapat dinegosiasikan
Payment Terms:	T/t
Supply Ability:	Fleksibel

Detail Information

Deskripsi Produk

Detail Information

Sertifikasi:

ISO9001, ISO14001,TS16949, ISO13485

Lapisan:

8 lapisan, FR4 TG170

Layanan PCBA:

Majelis Komponen SMD SMT DIP

Warna topeng solder:

Hijau, merah, biru, hitam, putih

Pengujian Standar:

IPC Kelas 2

Bahan isolasi:

Epoxy Resin+ berlapis

Ukuran lubang minimum:

0.2mm

Tes:

IPC Kelas 2

Ketebalan papan:

2.0-3.2mm

Ukuran lubang min:

0.2mm

Kemasan rincian:

Paket Vakum

Menyoroti:

8 layer heavy copper PCB

heavy copper PCB with resin plugging

plated processing heavy copper PCB

Deskripsi Produk

Manfaat dan Keuntungan

Penggunaan PCB tembaga berat memberikan beberapa manfaat signifikan:

Kapasitas Penyaluran Arus Tinggi: Ini adalah keuntungan yang paling menonjol. Jalur tembaga yang lebih tebal dapat menangani arus yang jauh lebih tinggi—dari 10 hingga ratusan ampere—dibandingkan dengan PCB standar, mencegah kelelahan jalur dan kegagalan listrik.

Manajemen Termal Unggul: Tembaga adalah konduktor termal yang sangat baik. Lapisan tembaga yang lebih tebal secara efektif menyebarkan dan membuang panas dari komponen-komponen penting, mengurangi risiko panas berlebih dan memperpanjang umur perangkat elektronik.

Kekuatan Mekanik yang Ditingkatkan: Struktur tembaga yang kuat memberikan daya tahan yang lebih besar dan ketahanan terhadap tekanan termal, getaran, dan guncangan fisik. Hal ini membuat PCB tembaga berat ideal untuk digunakan di lingkungan yang keras.

Integrasi Sirkuit Daya dan Kontrol: Teknologi pelapisan tembaga berat memungkinkan integrasi sirkuit daya arus tinggi dan sirkuit kontrol arus rendah pada papan yang sama, menyederhanakan desain, mengurangi ukuran keseluruhan, dan berpotensi menurunkan biaya.

Ukuran Produk yang Dikurangi: Dengan menggunakan tembaga yang lebih tebal, desainer dapat mencapai kapasitas penyaluran arus yang diperlukan dengan jalur yang lebih sempit, yang dapat membantu mengurangi ukuran keseluruhan dan jumlah lapisan PCB.

Parameter Teknis:

Lapisan PCB	8 lapisan
Bahan Isolasi	Resin Epoksi
Uji	IPC Kelas 2
Ketebalan Tembaga	3oz-5oz
Teknologi Pemrosesan	Penyumbatan Resin+ Dilapisi
Layanan Pcba	Perakitan Komponen SMD SMT DIP
Pengujian Standar	IPC Kelas 2
Ukuran Lubang Minimum	0.2mm
Item	Papan Sirkuit Kustom
Warna Topeng Solder	Hijau, Merah, Biru, Hitam, Putih
