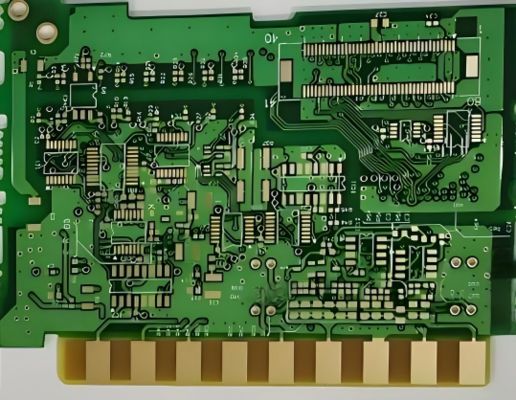

Teknologi Chamfer Dan 25um Minimum Lubang Tembaga Printed Circuit Board Untuk Mengikuti Spesifikasi Pelanggan

Brand Name:	Customized
MOQ:	1 panel
harga:	Dapat dinegosiasikan
Payment Terms:	T/T

Detail Information

Deskripsi Produk

Detail Information

Sertifikasi:

ISO9001,TS16949,ISO45001,ISO14001

Jenis Produk:

Papan PCB tembaga

Tembaga lubang minimal:

25um

Aplikasi:

Perangkat elektronik

Permukaan akhir:

Emas imersi

Min. Lebar garis/jarak:

0,15mm/0,15mm

Soldermask:

hijau

Teknologi:

Talang, Masker solder sumbat lubang

Ketebalan tembaga:

2/2/2/2OZ

Kemasan rincian:

Paket Vakum

Menyoroti:

Teknologi Chamfer Tembaga PCB

Papan sirkuit tembaga lubang 25um

Spesifikasi Khusus Papan Sirkuit Cetak

Deskripsi Produk

Deskripsi produk:

PCB tembaga adalah produk papan sirkuit cetak (PCB) berkualitas tinggi yang dirancang untuk memenuhi persyaratan yang menuntut dari manufaktur elektronik modern..15mm, papan PCB tembaga ini menawarkan sirkuit yang tepat dan akurat untuk perangkat elektronik Anda.

Ketika datang ke ketebalan, PCB Tembaga menawarkan kisaran yang luas dari 1,0 mm hingga 3,0 mm, memungkinkan Anda untuk memilih yang paling cocok untuk aplikasi spesifik Anda.Fleksibilitas ini membuatnya cocok untuk berbagai perangkat elektronik dan proyek, mulai dari gadget kecil hingga peralatan industri.

Dengan finishing permukaan dari emas perendaman, PCB Tembaga memastikan soldering yang sangat baik dan ketahanan korosi.membuatnya ideal untuk penggunaan jangka panjang dalam berbagai aplikasi elektronikDanJari emas(juga dikenal sebagai konektor tepi) adalah komponen penting di berbagai industri. Plating emas digunakan untuk superiornyaKonduktivitas, ketahanan korosi, dan ketahanan haus yang tinggi, membuatnya ideal untuk koneksi yang harus dimasukkan dan dilepas sering atau membutuhkan kontak yang sangat andal dan jangka panjang.

Apakah Anda memiliki proyek tertentu dalam pikiran yang membutuhkan jari emas, atau ingin tahu lebih lanjut tentang berbagai jenis plating emas yang digunakan untuk konektor tepi?

Parameter teknis:

Produk	Papan PCB tembaga 4 lapis
Ketebalan tembaga	2/2/2OZ
Pengendalian impedansi	Ya.
Ketebalan	1.6mm
Min. Lebar garis/Jarak	0.15mm/0.15mm
Minimum Hole Copper	25um
Aplikasi	Perangkat Elektronik
Soldermask	Hijau
Teknologi	Chamfer, lubang plug Soldermask
Perbaikan permukaan	Emas Immersion
