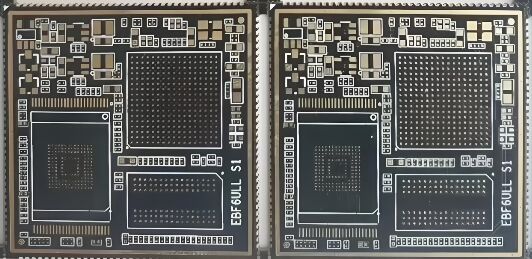

Papan sirkuit cetak HDI dengan ketebalan tembaga 1OZ yang memastikan konduktivitas listrik yang superior

Papan sirkuit cetak HDI dengan ketebalan tembaga 1OZ yang memastikan konduktivitas listrik yang superior

Brand Name: Customized
MOQ: 1 panel
harga: Dapat dinegosiasikan
Payment Terms: T/T
Detail Information
Place of Origin:
China
Sertifikasi:
ISO9001,ISO13485, TS16949
Jenis Produk:
6 Lapisan Hdi PCB
Bahan Dasar:
FR4/ROGERS/Aluminium/TG Tinggi/TG Tengah
Jembatan Topeng Solder Minimum:
0,08mm
Ketebalan cu:
1oz
Pengujian:
tes AOI
Topeng Solder:
Topeng Solder Hitam
Kontrol Impedansi:
± 10%
teknologi:
Lubang kubur dan lubang buta, sumbat resin
Kemasan rincian:
Paket Vakum
Menyoroti:

HDI PCB dengan 1OZ tembaga

,

PCB interkoneksi kepadatan tinggi

,

Konduktivitas papan sirkuit HDI yang superior

Deskripsi Produk

Deskripsi produk:



Tentang lubang buta dan lubang burid

Ketika ruang PCB terbatas atau desain lubang yang dilapisi terbatas, vias buta dan terkubur dapat memberikan solusi yang efektif.

buta dan terkubur melalui teknologi telah sangat penting untuk mengemas fungsionalitas yang lebih besar ke dalam tata letak yang kompak dengan memperpendek vias sehingga mereka hanya melintasi lapisan yang diperlukanlebih banyak area permukaan dibebaskan untuk penempatan komponen.

Via ini digunakan untuk menghubungkan lapisan PCB di mana ruang sangat terbatas. via buta menghubungkan lapisan luar ke satu atau lebih lapisan dalam tanpa melewati seluruh papan. via terkubur,Di sisi lain, menghubungkan dua atau lebih lapisan dalam dan tidak mencapai lapisan luar.

Keuntungan utama meliputi:

  • Memenuhi persyaratan kepadatan untuk jejak dan pad tanpa menambahkan lapisan atau memperbesar ukuran papan
  • Mengurangi rasio aspek PCB

Blind via adalah lubang yang dilapisi tembaga yang menghubungkan persis satu lapisan luar ke satu atau lebih lapisan dalam dan tidak menembus seluruh papan.Vias buta ditentukan dalam file bor terpisah.Papan sirkuit cetak HDI dengan ketebalan tembaga 1OZ yang memastikan konduktivitas listrik yang superior 0
