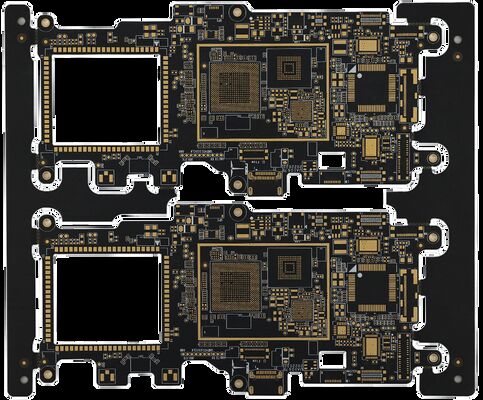

HDI PCB PCB Prototipe Produksi Massal Ruang Baris Minimal 0,075mm Layanan Papan Sirkuit Interkoneksi Densitas Tinggi

MOQ:	1 panel
harga:	Dapat dinegosiasikan
Payment Terms:	T/T

Detail Information

Deskripsi Produk

Detail Information

Place of Origin:

China

Sertifikasi:

ISO9001, ISO13485,TS16949

Jenis Produk:

8 lapisan HDI PCB

Bahan:

FR4 Tinggi TG S1000-2M

Ketebalan cu:

1oz

Topeng Solder:

Topeng Solder Hitam

Jenis Layanan:

Prototipe PCB/ Produksi Massal

Pengujian:

tes AOI

Kontrol Impedansi:

± 10%

Jembatan Topeng Solder Minimum:

0,08mm

Kemasan rincian:

Paket vakum

Menyoroti:

Layanan prototipe PCB HDI

papan sirkuit interkoneksi kepadatan tinggi

Produksi massa PCB 0

Deskripsi Produk

Deskripsi produk:

Jenis produk	Papan sirkuit cetak HDI 8 lapisan
Bahan	FR4 Tinggi TG 1,6 mm
Ketebalan tembaga	1/H/H/H/H/H/H/H/1 oz
Penutup permukaan	EING
Teknologi	Lubang buta dan penyumbatan resin
Soldermask	Hitam
Lebar baris/ruang	0.1mm

Mengapa Blind Via lubang di HDI PCB

Mikrovia dan mikrovia ditumpuk dapat didesain dalam papan sirkuit High Density Interconnect, juga dikenal sebagai HDI PCB, untuk memungkinkan interkoneksi yang kompleks dalam desain canggih.

Microvias,Microvia ditumpuk dan desain via-in-pad memungkinkan miniaturisasi untuk fungsionalitas yang lebih tinggi dalam ruang yang lebih sedikit dan dapat menampung chip pin-count besar seperti yang digunakan dalam ponsel dan tabletMicrovias akan membantu mengurangi jumlah lapisan dalam desain papan sirkuit cetak sementara memungkinkan kepadatan routing yang lebih tinggi dan menghilangkan kebutuhan untuk melalui vias.

Permintaan konsumen yang semakin meningkat untuk lebih banyak fungsionalitas dalam perangkat elektronik kompak dan portabel, termasuk PDA, ponsel, dan produk AI, mendorong industri ke arah ukuran fitur yang lebih kecil.Geometri proses yang lebih halusUntuk para insinyur yang menangani kebutuhan yang berkembang ini, adopsi teknologi interkoneksi kepadatan tinggi (HDI) telah menjadi penting.

Teknologi HDI PCB memungkinkan produksi papan sirkuit dengan lubang tembus, buta, atau vias terkubur tanpa mengandalkan metode pengeboran mekanis konvensional.pengguna tidak hanya harus mengevaluasi dan menerapkan teknologi generasi berikutnya, tetapi juga memahami keterbatasannya di bidang-bidang seperti desain layer stack-up, via dan formasi microvia, ukuran fitur yang dapat dicapai,dan perbedaan utama antara HDI dan teknologi papan sirkuit cetak konvensional.
