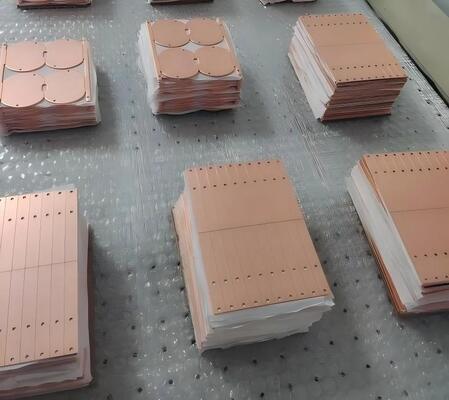

PCB Tembaga 1 Lapis dengan Konduktivitas Listrik dan Konduktivitas Termal Tinggi 1.0 Hingga 2.0 WmK Cocok untuk Pembuangan Panas

PCB Tembaga 1 Lapis dengan Konduktivitas Listrik dan Konduktivitas Termal Tinggi 1.0 Hingga 2.0 WmK Cocok untuk Pembuangan Panas

Brand Name: Customized
MOQ: 1Panel
harga: Dapat dinegosiasikan
Payment Terms: T/T
Detail Information
Jumlah lapisan:
1 Lapisan
Konduktivitas termal:
1,0 Sampai 2,0 W/mK
Pengendalian impendace:
Ya
Ukuran bor minimal:
0,2 mm
Kemasan:
Paket Vakum
Layanan desain:
Tersedia
Tembaga lubang minimal:
25um
Aplikasi:
Elektronik Konsumen, Otomotif, Kontrol Industri, Perangkat Komunikasi
Kemasan rincian:
Paket Vakum
Menyoroti:

PCB tembaga 1 lapis dengan konduktivitas tinggi

,

PCB tembaga untuk pembuangan panas

,

PCB tembaga konduktivitas termal 2.0 WmK

Deskripsi Produk

Deskripsi Produk:

PCB Tembaga adalah papan sirkuit cetak pcb canggih yang dirancang untuk memenuhi persyaratan yang menuntut dari aplikasi elektronik modern. Menampilkan bahan dasar tembaga yang dikombinasikan dengan FR4, papan sirkuit cetak pcb ini menawarkan daya tahan, keandalan, dan manajemen termal yang luar biasa. Dengan konduktivitas termal mulai dari 1,0 hingga 2,0 W/mK, PCB Tembaga memastikan pembuangan panas yang efisien, menjadikannya solusi ideal untuk perangkat yang menghasilkan panas dalam jumlah signifikan selama pengoperasian.

Salah satu atribut utama dari PCB Tembaga ini adalah aplikasi serbagunanya di berbagai industri. Ini banyak digunakan dalam elektronik konsumen, sistem otomotif, peralatan kontrol industri, dan perangkat komunikasi. Kemampuan untuk berkinerja andal di lingkungan yang beragam seperti itu menyoroti kekokohan dan kemampuan beradaptasinya. Baik itu diintegrasikan ke dalam elektronik otomotif berkinerja tinggi atau perangkat keras komunikasi penting, papan sirkuit cetak pcb ini memberikan kinerja dan umur panjang yang konsisten.

Komposisi material dari PCB Tembaga membedakannya dari papan sirkuit standar. Dasar tembaga memberikan konduktivitas listrik dan kekuatan mekanik yang sangat baik, sementara lapisan FR4 menambahkan isolasi dan dukungan struktural. Kombinasi ini tidak hanya meningkatkan sifat listrik papan tetapi juga meningkatkan ketahanannya terhadap tekanan mekanis dan faktor lingkungan, seperti kelembaban dan variasi suhu.

Selain kualitas materialnya yang unggul, PCB Tembaga dikemas menggunakan metode kemasan vakum. Teknik pengemasan ini memastikan bahwa papan sirkuit cetak pcb tetap bebas dari kontaminan seperti debu dan kelembaban selama penyimpanan dan transportasi. Mempertahankan kondisi papan yang masih asli hingga mencapai pengguna akhir sangat penting untuk menjaga kinerja dan keandalannya, terutama dalam aplikasi elektronik yang sensitif.

Fitur penting lainnya dari papan sirkuit cetak pcb ini adalah ketebalan tembaga lubang minimumnya sebesar 25 mikrometer (um). Spesifikasi yang tepat ini memungkinkan konektivitas listrik yang sangat baik melalui vias dan lubang berlapis, mendukung desain sirkuit kepadatan tinggi dan konfigurasi multilayer yang kompleks. Ketebalan tembaga lubang minimum memastikan transmisi sinyal yang andal dan stabilitas mekanis, yang penting untuk sirkuit elektronik berkecepatan tinggi dan frekuensi tinggi.

Secara keseluruhan, PCB Tembaga adalah solusi papan sirkuit cetak berkualitas tinggi, andal, dan efisien secara termal yang dirancang untuk elektronik canggih. Kisaran konduktivitas termalnya sebesar 1,0 hingga 2,0 W/mK memfasilitasi manajemen panas yang efektif, mengurangi risiko panas berlebih dan meningkatkan masa pakai komponen elektronik. Ditambah dengan komposisi bahan dasar tembaga dan FR4, pengemasan vakum, dan ketebalan tembaga lubang minimum yang tepat, papan sirkuit cetak pcb ini memenuhi persyaratan ketat dari berbagai industri termasuk elektronik konsumen, otomotif, kontrol industri, dan perangkat komunikasi.

Bagi produsen dan desainer yang mencari papan sirkuit cetak pcb yang menggabungkan kinerja termal yang sangat baik, kekuatan mekanik, dan keserbagunaan, PCB Tembaga menonjol sebagai pilihan yang andal. Rangkaian fiturnya yang komprehensif mendukung pengembangan produk elektronik mutakhir, memastikan pengoperasian yang kuat bahkan dalam kondisi yang menantang.


Parameter Teknis:

Konduktivitas Listrik Tinggi
Aplikasi Elektronik Konsumen, Otomotif, Kontrol Industri, Perangkat Komunikasi
Ukuran Bor Minimum 0.2mm
Material Dasar Tembaga, FR4
Lebar Jejak Minimum 8 Mil (0.2mm)
Layanan Desain Tersedia
Paket Paket Vakum
Kontrol Impedansi YA
Jumlah Lapisan 1 Lapis
Penyelesaian Permukaan Emas Imersi, LF HAL

Aplikasi:

Papan PCB Tembaga yang Disesuaikan, yang berasal dari China, adalah komponen penting yang banyak digunakan dalam berbagai aplikasi elektronik karena konduktivitas listriknya yang unggul dan kinerja yang andal. Dibuat dari bahan dasar tembaga berkualitas tinggi yang dikombinasikan dengan FR4, papan sirkuit cetak ini menawarkan kekuatan mekanik dan stabilitas termal yang sangat baik, menjadikannya ideal untuk elektronik industri dan konsumen.

Salah satu kesempatan aplikasi utama untuk papan PCB tembaga adalah dalam pembuatan perangkat komunikasi frekuensi tinggi. Kontrol impedansi presisi yang tergabung dalam produk ini memastikan integritas sinyal dan mengurangi interferensi elektromagnetik, yang sangat penting untuk perangkat seperti ponsel pintar, router, dan sistem komunikasi nirkabel. Hal ini menjadikan papan PCB Tembaga yang Disesuaikan sebagai pilihan utama di industri telekomunikasi di mana kinerja dan keandalan adalah yang terpenting.

Skenario umum lainnya di mana papan PCB tembaga ini unggul adalah dalam elektronik daya. Berkat dasar tembaga dan substrat FR4-nya, papan ini memberikan pembuangan panas yang efisien dan konduktivitas listrik yang kuat, mendukung aplikasi dalam konverter daya, driver LED, dan elektronik otomotif. Pengemasan vakum selanjutnya melindungi papan dari kelembaban dan kontaminan, memastikan daya tahan dan umur panjang di lingkungan yang menuntut.

Selain itu, papan sirkuit cetak ini banyak digunakan dalam elektronik konsumen, termasuk komputer, konsol game, dan perangkat yang dapat dikenakan. Kombinasi dasar tembaga dan bahan FR4 menawarkan struktur yang ringan namun kokoh, memungkinkan desain sirkuit yang ringkas dan rumit. Fitur kontrol impedansi memungkinkan desainer untuk menyesuaikan sifat listrik dengan persyaratan tertentu, meningkatkan kinerja perangkat secara keseluruhan.

Dalam sistem otomatisasi industri dan kontrol, papan PCB Tembaga yang Disesuaikan digunakan karena keandalan dan presisinya. Konduktivitas listriknya yang tinggi mendukung sirkuit kontrol yang kompleks dan antarmuka sensor, sementara paket vakum mempertahankan integritas produk selama transportasi dan penyimpanan. Hal ini memastikan pengoperasian yang konsisten dalam peralatan otomatisasi pabrik, robotika, dan instrumentasi.

Secara keseluruhan, papan PCB Tembaga yang Disesuaikan dari China, dengan bahan berkualitas tinggi, kontrol impedansi, dan pengemasan vakum, cocok untuk berbagai aplikasi. Baik dalam komunikasi, manajemen daya, elektronik konsumen, atau kontrol industri, papan sirkuit cetak ini secara konsisten memberikan kinerja dan keandalan yang unggul, menjadikannya komponen yang sangat diperlukan dalam perangkat elektronik modern.


Dukungan dan Layanan:

Produk PCB Tembaga kami didukung oleh dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja optimal dan kepuasan pelanggan. Tim ahli kami memberikan panduan terperinci tentang pertimbangan desain, spesifikasi material, dan proses manufaktur untuk membantu Anda mencapai hasil terbaik.

Kami menawarkan bantuan pemecahan masalah untuk dengan cepat menyelesaikan masalah apa pun yang mungkin timbul selama tahap pembuatan prototipe atau produksi. Dukungan kami mencakup saran tentang susunan lapisan, ketebalan tembaga, manajemen termal, dan opsi penyelesaian permukaan untuk memenuhi persyaratan aplikasi spesifik Anda.

Selain itu, kami menyediakan layanan kustomisasi untuk menyesuaikan PCB Tembaga dengan kebutuhan unik Anda, termasuk berbagai ukuran, bentuk, dan berat tembaga. Proses jaminan kualitas kami menjamin bahwa setiap PCB memenuhi standar industri yang ketat untuk keandalan dan daya tahan.

Untuk proyek yang sedang berlangsung, kami menawarkan layanan konsultasi untuk mengoptimalkan desain PCB Anda untuk efektivitas biaya dan kemampuan manufaktur, memastikan transisi yang mulus dari prototipe ke produksi massal.

Percayai dukungan teknis dan layanan kami untuk membantu Anda memanfaatkan potensi penuh produk PCB Tembaga kami untuk aplikasi elektronik Anda.
