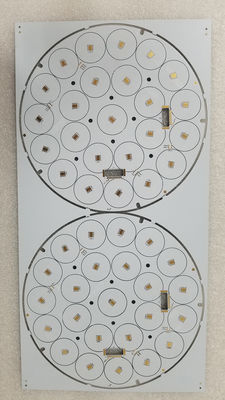

1L Aluminium Circuit Board 1OZ 1.6mm Putih Soldermask Untuk Smart LED Product

LPapan sirkuit aluminium ED, juga dikenal sebagai PCB aluminium LED atau LED MCPCBs (Metal Core Printed Circuit Boards), adalah papan sirkuit khusus yang dirancang untuk aplikasi LED.Mereka memiliki konstruksi yang unik yang memungkinkan disipasi panas yang efisien, yang sangat penting untuk kinerja LED dan umur panjang.

Berikut adalah beberapa aspek teknologi papan sirkuit aluminium LED:

Inti Logam: PCB aluminium LED memiliki inti logam, biasanya terbuat dari aluminium atau tembaga, bukan bahan serat kaca FR4 tradisional yang digunakan dalam PCB standar.Inti logam yang memberikan konduktivitas termal yang sangat baik untuk menghilangkan panas yang dihasilkan oleh LED.

Penyebaran Panas: LED menghasilkan panas selama operasi, dan panas yang berlebihan dapat menurunkan kinerja dan umurnya.PCB aluminium LED dirancang untuk secara efisien mentransfer panas dari komponen LED dan mendistribusikannya di seluruh inti logamHal ini membantu menjaga LED dingin dan memastikan fungsi optimal mereka.

Konduktivitas termal: Aluminium dan tembaga umumnya digunakan dalam PCB aluminium LED, memiliki konduktivitas termal yang tinggi.mencegah pemanasan berlebihan dan memastikan LED beroperasi dalam kisaran suhu yang ditentukan.

Lapisan Dielektrik: PCB aluminium LED memiliki lapisan dielektrikresin epoksi, biasanya terbuat dari bahan yang konduktif termal tetapi terisolasi listrik. Lapisan ini secara listrik mengisolasi inti logam dari jejak tembaga,mencegah sirkuit pendek dan memastikan fungsi sirkuit yang tepat.

Pemasangan LED: PCB aluminium LED dirancang dengan pola khusus dari jejak tembaga untuk memudahkan pemasangan LED langsung ke permukaan papan.Chip LED biasanya dilas menggunakan perekat termal ke bantalan tembaga pada PCB.

Disesuaikan: PCB aluminium LED dapat disesuaikan untuk memenuhi persyaratan khusus aplikasi LED. Jumlah dan susunan bantalan tembaga, ukuran dan bentuk papan,dan konduktivitas termal dari inti logam semua dapat disesuaikan untuk memenuhi desain LED tertentu dan kebutuhan manajemen termal.

Papan sirkuit aluminium LED banyak digunakan dalam berbagai aplikasi pencahayaan LED, seperti pencahayaan otomotif, pencahayaan jalanan, pencahayaan arsitektur, dan modul LED bertenaga tinggi.Dengan menghilangkan panas secara efisien, PCB aluminium LED membantu mempertahankan kinerja LED, meningkatkan keandalan, dan memperpanjang umur sistem pencahayaan LED.
