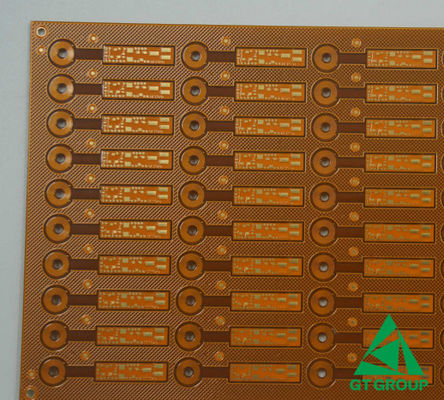

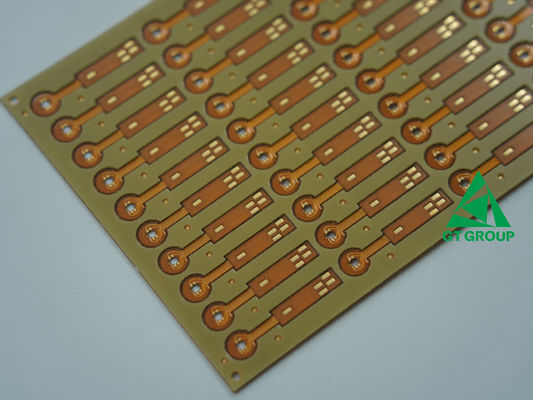

4 Lapisan Papan PCB Fleksibel 0,28mm Polymide Materail 3/3mil Lebar Garis EING Permukaan Finish

Place of Origin	China
Nama merek	Customized
Sertifikasi	ISO9001

Rincian Produk

Board Type:

Flexiable PCB Board

Layer:

4 layer

Substrate:

PI 0.5/0.5/0.5/0.5OZ

Board Thickness:

0.28 mm

Minimum line/Space:

3/3mil

Test:

Flying Probe and Fixture

Process:

Immersion Gold

Soldermask:

Yellow coverlay

Ketentuan Pembayaran & Pengiriman

Minimum Order Quantity

1 Panle

Harga

negotiable

Packaging Details

Vacuum package

Delivery Time

7-9 days

Payment Terms

Negotiation, T/T

Deskripsi Produk

Parameter produk:

Lapisan	4 lapisan
Bahan rel	PI
Ketebalan tembaga	0.5/0.5/0.5/0.5/0.5OZ
Penutup permukaan	Emas Immersi
Ketebalan papan	0.28mm+/-10%
Lebar garis/ruang	3/3mil

Flexible Printed Circuit Boards (Flex PCB) adalah jenis PCB yang terbuat dari substrat polimer fleksibel seperti poliamida atau poliester, yang memungkinkan mereka membengkok, memutar,dan dilipat agar sesuai dengan ruang yang sempit dan bergerak secara dinamis dalam perangkat elektronikBerikut adalah beberapa fitur utama PCB fleksibel:

Fleksibilitas dan Kesesuaian: PCB fleksibel dapat membungkuk, melipat, dan menyesuaikan diri dengan ruang yang sempit dan bentuk yang tidak teratur, memungkinkan desainer untuk membuat perangkat yang lebih kompak dan ergonomis.
Ringan dan Ringan: Mereka jauh lebih ringan daripada PCB kaku, seringkali beratnya hingga 75% lebih sedikit, yang sangat penting dalam aplikasi di mana setiap gram penting.
Keandalan yang Ditingkatkan: PCB fleksibel sering membutuhkan lebih sedikit interkoneksi daripada PCB kaku, mengurangi titik kegagalan potensial dan meningkatkan keandalan.
Manajemen Termal yang Lebih Baik: Sifat tipis dan ringan dari PCB fleksibel memungkinkan disipasi panas yang lebih baik dibandingkan dengan PCB kaku.
Ketahanan terhadap Getaran dan Kejut: Fleksibilitas sirkuit fleksibel memungkinkan mereka menahan getaran dan kejut lebih baik daripada PCB kaku.
Kapasitas Kemasan dengan Kepadatan Tinggi: PCB fleksibel dapat mengakomodasi penempatan komponen kepadatan tinggi, berkat kemampuan mereka untuk menyesuaikan diri dengan ruang sempit dan ketersediaan teknologi sirkuit fleksibel HDI.
Mengurangi Waktu dan Biaya Sidang: Dengan menghilangkan kebutuhan untuk konektor dan kabel antara papan, PCB fleksibel dapat menyederhanakan proses perakitan dan mengurangi biaya manufaktur secara keseluruhan.
Kebebasan Desain Produk yang Ditingkatkan: Fleksibilitas dan kesesuaian sirkuit fleksibel memberikan desainer kebebasan yang lebih besar untuk menciptakan produk inovatif dan estetis.
Penguatan daya tahan dalam aplikasi lentur dinamis: PCB fleksibel dapat bertahan jutaan siklus gerakan, memungkinkan rolling, memutar, dan melipat yang tidak layak dengan PCB kaku.
Flex PCB dapat diproduksi dalam bentuk dan kontur 2D yang tidak terbatas, memungkinkan desain unik yang disesuaikan dengan aplikasi tertentu.
